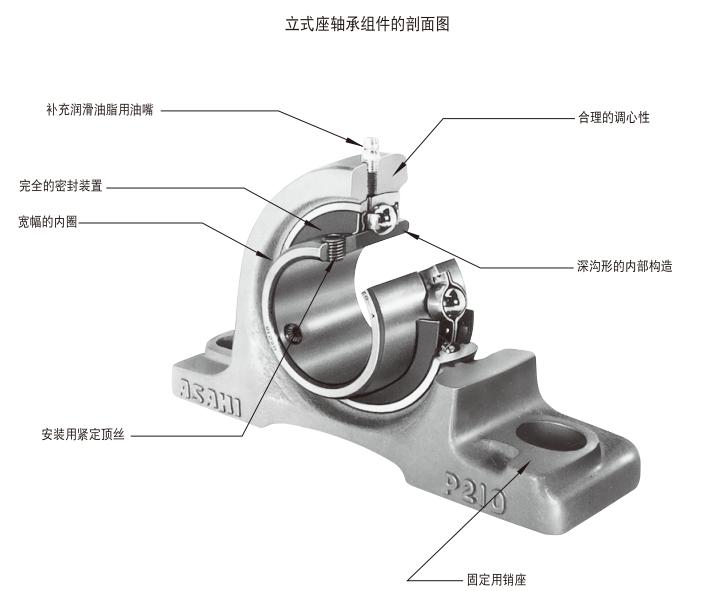

帶座外球面球軸承的結構如圖所示：

1.深溝型的內部構造

軸承的內部是和6200型6300型的深溝球軸承同樣的構造，可以承受徑向負荷以及軸向負荷，還有噪音也很低。

2.軸承和軸承座之間的互換性

軸承和軸承座之間具有互換性，必要的時候，可以 隨時只把軸承交換一下即可，非常便利。

3.操作使用容易

帶座外球面球軸承是把軸承和軸承座組合起來形成一體.因為事先已經在軸承內注入了適星優質的潤 滑脂.所以只需保持原狀安裝到主軸上就可以馬上進 行運轉。因此，操作中不用擔心有異物會混進軸承內，非常省事.可以避免在實際安裝時可能會產生的未料 想到的麻煩。

4.優質美觀的粘合性涂裝

由于軸承座外表面的涂裝材料，采用的是三聚氰酰胺樹脂系列的烤漆涂料，所以涂膜的粘合性良好，美麗的光澤可以保持很長期間不褪色。

這種涂料，因為采用的是淺藍的顏色，所以無論和 哪類機械裝罝一起裝配，都會很協調。

5.往主軸上安裝簡單

帶座外球面球軸承往主軸上的安裝方法有，靠內圈 的一端上有2個內六角緊定螺釘，用以安裝到固定軸的 配緊定螺釘方法；內圈內徑為帶圓錐孔型，靠緊固套來 安裝的帶緊固套方法以及靠偏心套來安裝的帶偏心套方法：（偏心套的狀態如圖4所示。）無論哪種操作方法都很簡單，另外，軸的加工也很容易。

軸承內圈端面部的凸狀部外周面和偏心套端部的凹 狀部內周面的中心錯開了的ER型，還有軸承內圈端面 部的凹狀部內周面和偏心套端部的凸狀部外周面的中心錯開了的EE型，在那個圓周上形成了楔子，楔固了軸和內圈。
